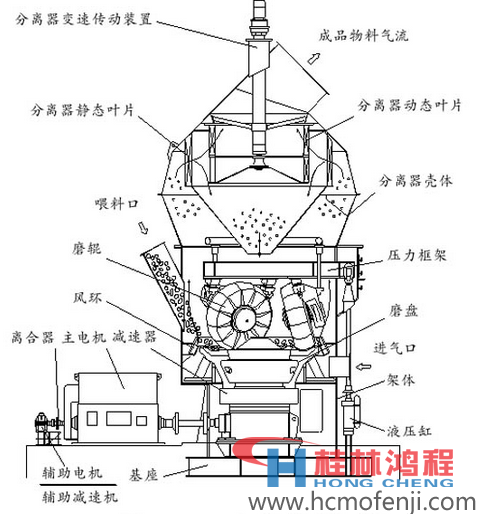

立磨機結構圖

立磨結構主要由由分離器、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體等部分組成 。

立式磨粉機根據增濕塔和除塵器的位置，有兩種不同的布置方案，即三風機系統和雙風機系統。采用旋風收塵器進行產品收集。這種布置方式可降低系統的工作負壓和通過收塵器的氣體量。可用電收塵器也可使用袋收塵器作為最終除塵設備；采用的收塵裝置可以是電收塵器或袋收塵器，出磨氣體直接進入收塵器，該系統減少了設備臺數，簡化了系統配置。

立磨結構圖：


立磨機結構圖

立磨性能特點：

1. 高效節能：

（1）粉磨效率高，能耗低，和球磨機相比較，能耗低40%-50%；

（2）單機生產能力大，可利用低谷電

2. 維護方便，運營成本低：

（1）磨輥可用液壓裝置翻出機外，更換輥套襯板及磨機檢修空間大，檢修作業十分方便；

（2）磨輥輥套能翻面使用，延長了耐磨材料的使用壽命；

（3）開機前無需在磨盤上布料，并且磨機可空載啟動，免除開機難的煩惱；

（4）磨耗低，磨輥、磨盤襯板采用特殊材質，使用壽命長；

3. 綜合投資成本低：集破碎、干燥、粉磨、輸送于一體，工藝流程簡單，系統設備少，結構布局緊湊，占地面積小，僅為球磨機的50%，可露天布置，建筑成本低，直接降低了企業投資費用；

4. 產品質量穩定：

（1）物料在磨粉機內停留的時間短，易于對產品粒度分布和成分進行檢測，產品質量穩定；

（2）產品顆粒形態均勻、粒度分布窄、流動性好，產品適應性強；

5. 可靠性高：

（1）采用磨輥限位裝置，避免磨機工作時間因斷料而產生的劇烈震動。

（2）采用新型磨輥密封裝置，密封更加可靠，并且無需密封風機，進一步降低磨內氧含量，抑爆性能更加優異。

6. 環保：

（1）HLM立磨整個系統震動小，噪音低；

（2）系統整體密封，全負壓運行，無粉塵外溢，基本可實現無粉塵車間；

（3）立式磨技術及裝備是國家大力倡導的節能降耗新技術，有利于提升企業在本區域乃至全國粉體行業領域的競爭實力；

7.自動化程度高：采用PLC全自動控制系統，并且可實現遠程控制，操作簡便，維修方便，減少人工成本。
